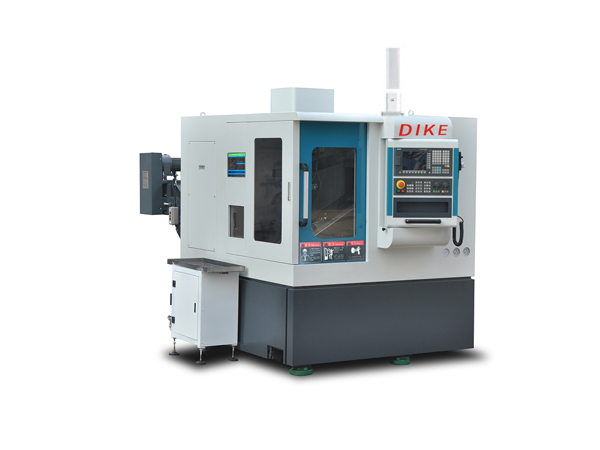

DKCK-M5系列數控車床，斜床身設計！集合大馬力，快速加工，高效率高剛性結構，在車削鍛件零件中有優異的表現，適用于軸承套圈加工，復雜型圈類、套類、軸類盤類工件加工。
| ?Item 分類 | ?Name 名稱 | ?Parameter 參數 |
| ?Machining range ?加工能力 | ?Max. rotating diameter ?最大回轉直徑 | ??450mm |
| ?Maximum clamping diameter ?最大夾持直徑 | ??150mm | |
| ?Automatic range ?自動化能力 | ?Automatic Uploading ?內置上料機構 | ?M5 Built-in high speed uploading mechanism |
| ?Automatic Downloading ?內置收料機構 | ?M5Built-in high speed downloading mechanism | |
| ?Composition ?硬件設施 | ?Maximum stroke X/Z ?機床最大行程X/Z | ?350/250mm |
| ?Fast move speed X/Z ?快速移動速度X/Z | ?20m/min | |
| ?Automatic Clamp ?自動化夾具 | ?Dike Research |
|
| ?Spindle motor power ?主軸電機功率 | ?7.5KW servo motor? | |
| ?Spindle ?主軸 | ?M5 special made high precision spindle unit | |
| ?Spindle RPM ?主軸轉速 | ?3000r/min stepless speed change | |
| ?ball screw/Linear guider?? ?絲桿/導軌 | ?Hiwin/PMI, Taiwan | |
| ?Machine structure ?床身 | ?High quality Casting | |
| ?Electricity parts ?電器控制 | ?Electricity parts ?電器元件 | ?Schneider |
| ?Control system ?控制系統 | Siemens 808D | |
| ?Driving type ?驅動類型 | ?Servo motor 10N*M ?（X/Z） | |
| ?Overall size ?外形尺寸 | ?Overall size ?外形尺寸 | ?2000X1500X1700 |
| ?net weight ?機床凈重 | ?3.5T |
機床配置
連線方案

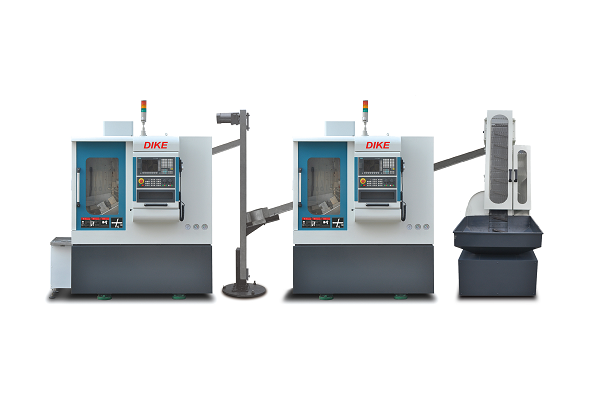

DKCK-M5 提升式自動上料二連線
2臺機器連線，通過提升式上料機實現高生產率的裝卸、夾緊和加工，特別適合批量生產。
加工案例
現場展示
