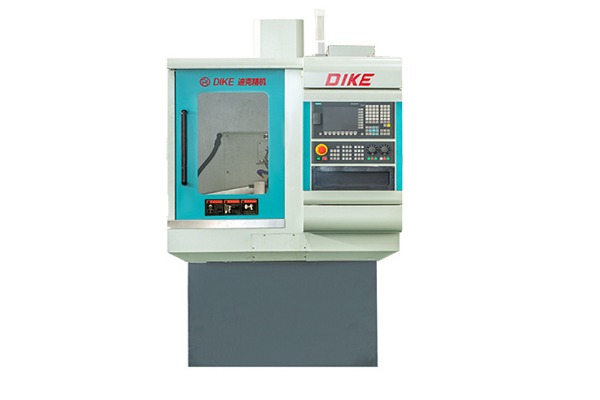

自動車床DKCK-35L

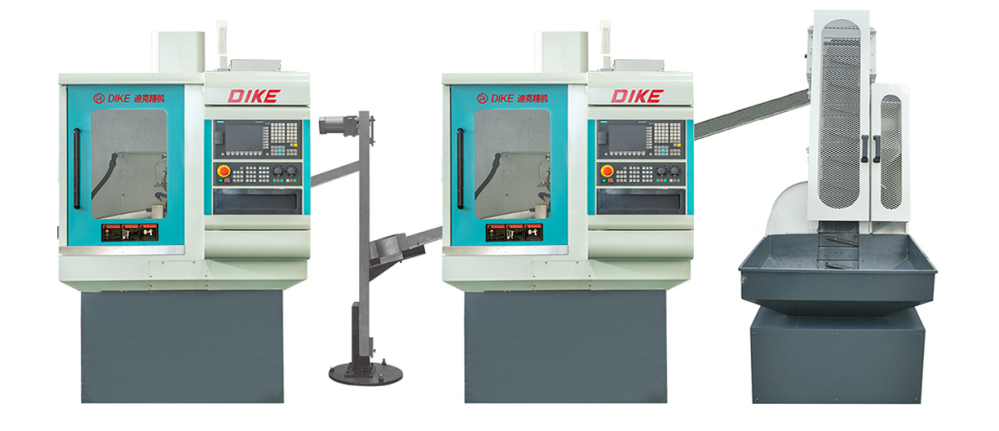

更合理的排屑設計，適用于汽車零部件，軸承套圈加工，復雜型軸類和套類工件的加工。根據加工要求可單臺或多臺連線加工
自動車床DKCK-35L
更合理的排屑設計，適用于汽車零部件，軸承套圈加工，復雜型軸類和套類工件的加工。根據加工要求可單臺或多臺連線加工
Machine ? parameter機床參數 | ||
Item分類 |
Name ?名稱 |
Parameter 參數 |
|
Machining range 加工能力 |
Max. ? turning diameter 最大回轉直徑 |
?280mm |
Maximum ? clamping diameter 最大夾持直徑 |
?72mm（根據零件定制） |
|
Turning ? length ?車削長度 |
（根據零件定制） |
|
|
Automatic ? range 自動化能力 |
Automatic ? Up loading內置上料機構 |
內置高速上料機構 |
Automatic ? Down loading內置收料機構 |
內置高速收料機構 |
|
Up loading ? pathway上料方式 |
全自動連線 |
|
|
Composition 硬件設施 |
Maximum ? stroke X/Z: ?機床最大行程X/Z |
300/140mm |
Fast ? move speed X/Z ?快速移動速度X/Z |
20m/min |
|
Automatic ? Clamp 自動化夾具 |
迪克35定制高精度夾具 |
|
Spindle ? motor power 主軸電機功率 |
5.5KW |
|
Spindle ? 主軸 |
單元主軸 |
|
Spindle ? RPM 主軸轉速 |
3000r/min ? stepless ?speed change 無級變速 |
|
ball ? screw絲桿 |
高精度絲桿 |
|
Linear ? guider 導軌 |
Hiwin, ? Taiwan ?臺灣上銀 |
|
Machine ? structure床身 |
Casting ?鑄件 |
|
|
Electricity ? parts 電器控制 |
Electricity ? parts 電器元件 |
Schneider ? 施耐德(法國） |
Control ? system 控制系統 |
西門子808D |
|
Driving ? type 驅動類型 |
Servo ? motor 6N*M 伺服電機6N*M（X/Z） |
|
Weight ? 重量 |
機床凈重 |
1.7T |
機床配置清單 | |||||
序號 |
名稱 |
規格型號 |
數量 |
品牌 |
廠商屬性 |
1 |
控制系統 |
SIEMENS 808 |
1 |
SIEMENS |
德國 |
2 |
伺服驅動器 |
SIEMENS |
2 |
SIEMENS |
德國 |
X伺服電機 |
1 |
SIEMENS |
德國 |
||
Z伺服電機 |
1 |
SIEMENS |
德國 |
||
3 |
主軸電機 |
5.5kw |
1 |
ALPHA |
國產 |
4 |
絲桿軸承 |
套 |
NSK/FAG |
日本/德國 |
|
5 |
主軸 |
套 |
DIKE |
國產 |
|
6 |
直線導軌 |
2套 |
HIWIN/PMI |
臺灣 |
|
7 |
自動潤滑裝置 |
1 |
YURUI |
國產 |
|
8 |
夾具 |
1 |
DK |
迪克 |
|
9 |
液壓回轉油缸 |
1 |
Kepute |
國產 |
|
10 |
液壓站 |
1 |
Vitory |
國產 |
|
11 |
斷路器 |
套 |
Schneider |
法資 |
|
12 |
交流接觸器 |
套 |
Schneider |
法資 |
|
13 |
繼電器 |
套 |
Omron |
日資 |
|
