適用于各種汽車零配件的批量加工

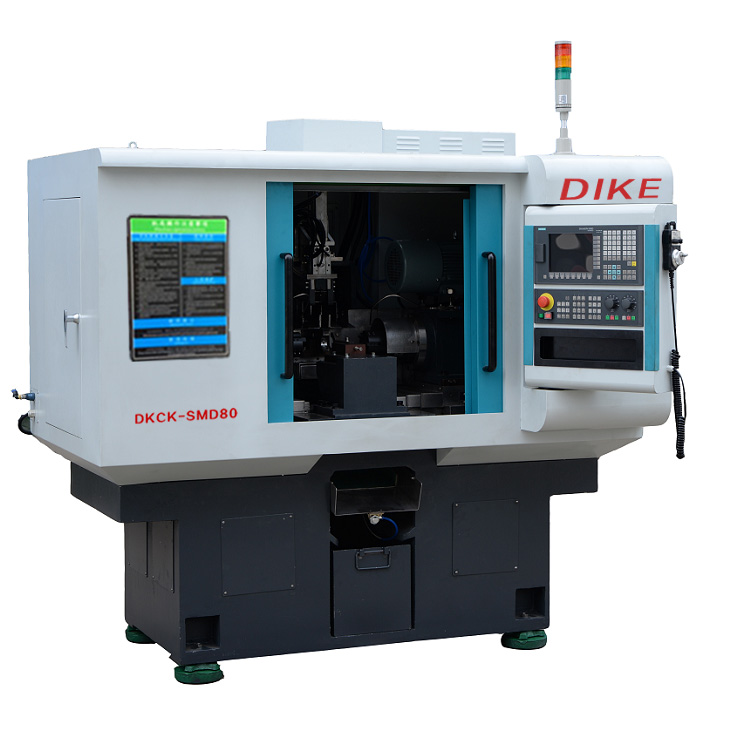

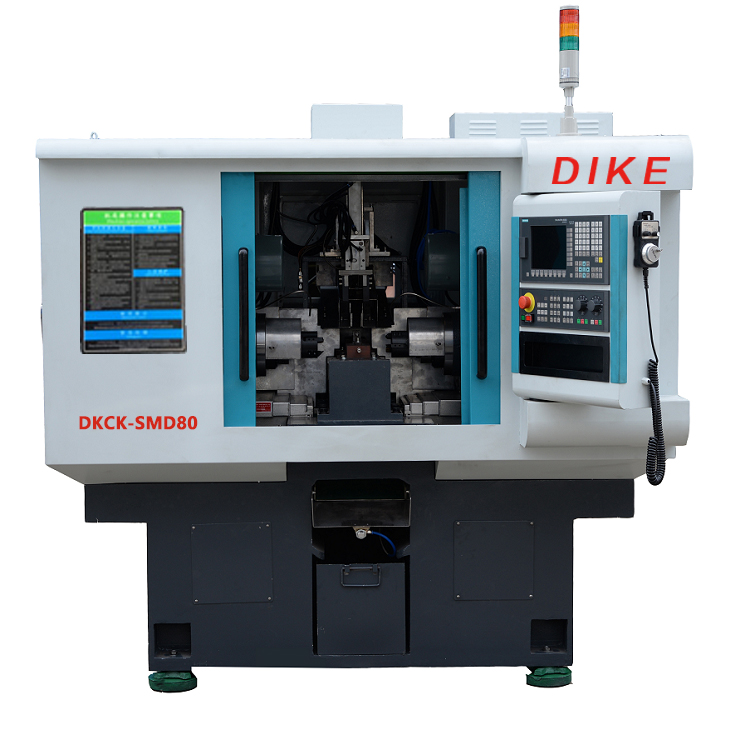

全自動數控雙頭倒角機DKCK-SMD系列，采用西門子系統控制，進刀裝置采用伺服系統控制，獨特的刀具及夾具更換形式，便于工件倒角的尺寸調節，工件的兩面能夠同時加工，一次裝夾能加工4個倒角。
| Machine parameter機床參數 | ||
|---|---|---|
| item分類 | Name名稱 | Parameter參數 |
| Machining range ? ? ? ? ? ? ? ? ? ? ? ?加工能力 | Maximum clamping diameter 最大夾持直徑 | φ10mm—100mm |
| Turning length 車削長度 | 根據零件定制 | |
| Automatic range ? ? ? ? ? ? ? ? ? ? ? ?自動化能力 | Automatic up loading內置上料機構 | DKCK-SMD80內置高速上料機構 |
| Automatic down loading內置收料機構 | DKCK-SMD80內置高速收料機構 | |
| Composition ? ? ? ? ? ? ? ? ? ? ? ?硬件設施 | Maximum stroke X/Z機床最大行程X/Z | 150/150mm |
| Fast move speed X/Z快速移動速度X/Z | 20m/min | |
| Spindle motor power主軸電機功率 | 2.2KW-伺服電機（ALPHA） | |
| Spindle 主軸 | DKCK-SMD80定制高精度主軸單元 | |
| Spindle RPM主軸 | 1500r/min無極變速 | |
| Ball screw絲桿 | Hiwin, Taiwan, China臺灣上銀 | |
| Linear guider導軌 | Hiwin, Taiwan, China臺灣上銀 | |
| Electricity parts ? ? ? ? ? ? ? ? ? ? ? ?電器控制 | Electricity parts電器元件 | Schneider 施耐德 |
| Control system控制系統 | Siemens808D | |
| Driving type 驅動類型 | Servo motor伺服電機6N*M(X/Z) | |

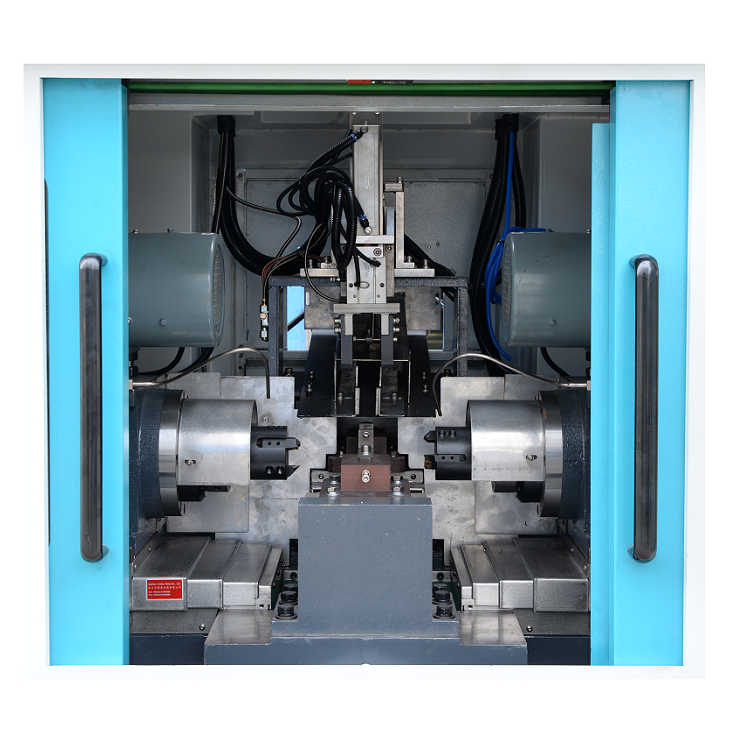

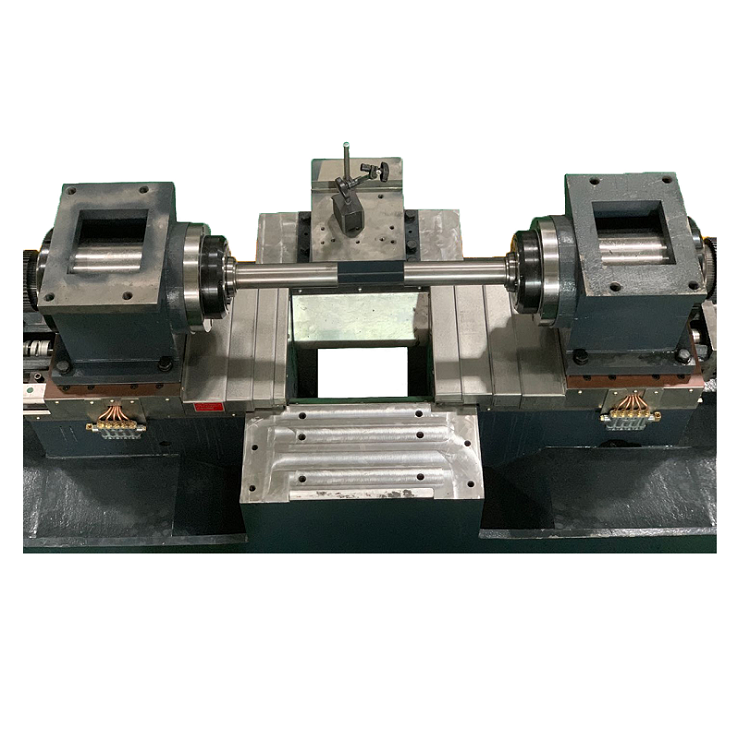

機床配置
加工案例
現場展示
